一.產品概述

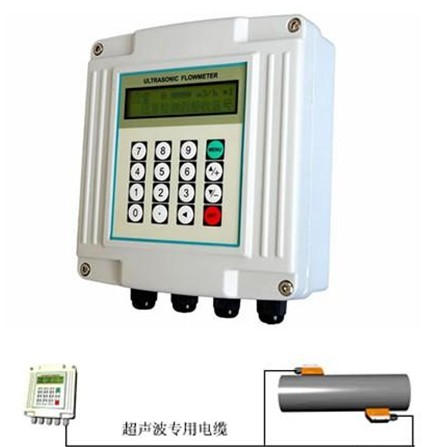

•    ZY-CSB-1000外夾式超聲波流量計應用於各種液體體積流量的在線計量，主機與傳感器分別安裝：傳感器安裝在管道上，主機安裝於室內或儀表箱內，主機與傳感器之間用超聲波專用電纜連接，是目前應用zui廣泛的超聲波流量計。

  二.產品特點

  測量範圍大 　選用不同型號的傳感器，可實現口徑DN15~DN6000mm管道流量的測量

  可靠性高 　　采用低電壓、多脈衝發射電路，測量精度、使用壽命及可靠性高

  抗幹擾能力強 采用雙平衡信號差分發射、接受電路，有效抵禦變頻器、電視塔、高壓線等強幹擾源

  強大的記憶功能　   自動記憶前512日、前128月、前10年累積熱量和流量、年月日累積數據都可以通過MODBUS協議讀出

  熱量測量 　　配接溫度傳感器，可實現熱量測量

  類 別                                              性能、參數
  主    機	原    理	超聲波時差原理，4 字節IEEE754 浮點運算
  	精    度	流量：優於±1%
  	顯    示	可連接2×10 背光型漢字或者2×20 字符型液晶顯示器，支持中、英、意三種語言
  	信號輸出	1路4~20mA電流輸出，阻抗0-1K，精度0.1%
  		1路OCT脈衝輸出（脈衝寬度6-1000ms，默認200ms）
  		1路繼電器輸出
  	信號輸入	3路4~20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號
  		可連接三線製PT100鉑電阻，實現熱量測量，
  	數據接口	隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MODBUS等協議
  專用電纜	定製雙絞線，一般情況下限於50米；選用RS485通訊，傳輸距離可達千米以上
  管道情況	管    材	鋼，不鏽鋼，鑄鐵，水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯裏
  	管 內 徑	15-6000mm
  	直 管 段	傳感器安裝點zui好滿足：上遊10D，下遊5D，距泵出口處30D（D 是指管徑）
  測量介質	種    類	水、海水、工業汙水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體
  	溫    度	標準探頭：-30～90℃，高溫探頭：-30～160℃
  	濁    度	10000 ppm 且氣泡含量小
  	流    速	0～±10 m/s
  工作環境	溫    度	主機：-20～60℃，流量傳感器：-30℃～160℃
  	濕    度	主機：85%RH；流量傳感器：可浸水工作，水深≤2m（注：傳感器灌膠後）
  電    源	DC8~36V或AC85~264V
  功    耗	1.5W

  三.產品流量測量圖

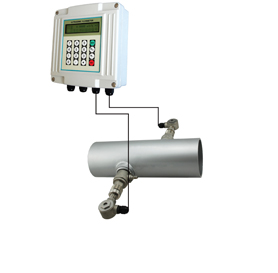

  壁掛插入	壁掛管段	壁掛外夾

   四.產品可選擇主機

• 為了適應不同的安裝場合，分體式超聲波流量計提供了3種主機可進行選擇：

  壁掛式	盤 裝 式	防爆式
  場　所：　用於室內或儀表箱內掛壁 　　　　　可選配SD卡	場　所：　用於儀表盤安裝 開孔尺寸：152×76mm	場　所：　用於防爆場合 防爆等級：DIIBT4

  五.產品可選配流量傳感器

  夾裝式傳感器	帶有強力磁鐵，測量鋼管、鑄鐵管時，隻需將傳感器吸附在管道外壁即可 傳感器上蓋標注了超聲波信號的發射向	詳情請點擊 》》》
  插入式傳感器	安裝無需斷流，無壓力損失 接收信號良好，長期運行穩定、可靠	詳情請點擊 》》》
  管段式傳感器	安裝需斷管、斷流，無壓力損失 精度高，接收信號良好，長期運行穩定可靠	詳情請點擊 》》》
