ZY-LC橢圓齒輪流量計

產品特點：

橢圓齒輪流量計是容積式流量計的一種，用於精密的連續或間斷的測量管道中液體的流量或瞬時流量.它特別適合於重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。

產品應用：適用於化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。

一、概述
    ZY-LC係列橢圓齒輪流量計係直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。可廣泛用於石油、化工、醫藥衛生等部門的流量測量。
二、工作原理

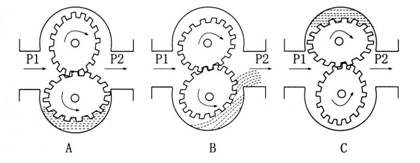

    在儀表測量室進出口兩端液體壓差的作用下，一對橢圓齒輪在軸上不停地轉動並排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。
三、儀表特點
  ·測量精度高、流量範圍寬、重複性好；
  ·螺旋轉子轉動均（jun1）勻、震動小、壽命長；
  ·對被測液體的粘度變化不敏感，尤其適合於粘度較高液體的測量；
  ·結構簡單、外形尺寸小、重量輕；
  ·安裝容易，表前不需要安裝直管段。
  工作原理

   1.精度等級：0.5級、0.2級（一般在-10℃~+60℃）
    2.適用介質溫度：-20℃～+80℃，在加散熱器情況下可達200℃
    3.防爆等級：ExiaIICT6
    4.測量範圍：見表1、2、3

四.流量範圍

表1——標準型橢圓齒輪流量計測量範圍

公稱通徑	儀表材質	不同粘度下測量範圍（m3/h）			耐壓等級 MPa
公稱通徑	儀表材質	0.6～2mPa．s	2～8 mPa．s	8～200 mPa．s	耐壓等級 MPa
DN10	鑄鐵	無	0.08-0.4	0.04-0.4	1.6/6.4
DN15	鑄鐵/鑄鋼	無	0.3-1.5	0.15-1.5	1.6/6.4
DN15	不鏽鋼	0.5-1.5	0.3-1.5	0.25-1.5	1.6
DN20	鑄鐵/鑄鋼	0.75-3	0.4-3	0.3-3	1.6/6.4
DN20	不鏽鋼	1-3	0.6-3	0.5-3	1.6
DN25	鑄鐵/鑄鋼	1.5-6	0.8-6	0.6-6	1.6/6.4
DN25	不鏽鋼	2-6	1.2-6	1-6	1.6
DN40	鑄鐵/鑄鋼	3-15	2-15	1.1-15	1.6/6.4
DN40	不鏽鋼	2.5-20	2-20	1.5-20	1.6
DN50	鑄鐵/鑄鋼	4.8-24	3-24	2.4-24	1.6/6.4
DN50	不鏽鋼	8-24	4.8-24	4-24	1.6
DN65	鑄鐵	8-40	5-40	4-40	1.6/6.4
DN65	不鏽鋼	15-40	8-40	6.5-40	1.6
DN80	鑄鐵/鑄鋼	12-60	8-60	6-60	1.6/6.4
DN100	鑄鐵/鑄鋼	20-100	13-100	10-100	1.6/6.4
DN150	鑄鐵/鑄鋼	38-190	24-190	19-190	1.6/2.5
DN200	鑄鐵/鑄鋼	68-340	45-340	34-340	1.6/2.5
適用條件：被測液體溫度：-20℃～+100℃ 精度等級：0.5級

表2——高溫型橢圓齒輪流量計測量範圍

公稱通徑	儀表材質	不同粘度下測量範圍（m3/h）			耐壓等級 MPa
公稱通徑	儀表材質	0.8～2mPa．s	2～8 mPa．s	8～200 mPa．s	耐壓等級 MPa
DN15	鑄鐵/鑄鋼	0.45-1.35	0.36-1.35	0.18-1.35	1.6/6.4
DN20	鑄鐵/鑄鋼	0.9-2.7	0.48-2.7	0.36-2.7	1.6/6.4
DN25	鑄鐵/鑄鋼	1.8-5.4	0.96-5.4	0.27-5.4	1.6/6.4
DN40	鑄鐵/鑄鋼	3.6-13.5	2.4-13.5	1.8-13.5	1.6/6.4
DN50	鑄鐵/鑄鋼	5.8-21.6	3.6-21.6	2.9-21.6	1.6/6.4
DN65	鑄鐵	9.6-36	6-36	4.8-36	1.6/6.4
DN80	鑄鐵/鑄鋼	15-54	9.6-54	7.2-54	1.6/2.5
DN100	鑄鐵/鑄鋼	24-90	22-90	12-90	1.6/2.5
適用條件： 1．被測液體溫度：+100℃～+200℃ 2．精度等級：0.5級

表3——高粘度型橢圓齒輪流量計測量範圍

公稱通徑	儀表材質	測量範圍（m3/h）	耐壓等級MPa
DN10	鑄鐵	0.02-0.2	1.6/6.4
DN15	鑄鐵/鑄鋼	0.075-0.75	1.6/6.4
DN20	鑄鐵/鑄鋼	0.15-1.5	1.6/6.4
DN25	鑄鐵/鑄鋼	0.3-3	1.6/6.4
DN40	鑄鐵/鑄鋼	0.75-7.5	1.6/6.4
DN50	鑄鐵/鑄鋼	1.2-12	1.6/6.4
DN65	鑄鐵	2-20	1.6/6.4
DN80	鑄鐵/鑄鋼	3-30	1.6/6.4
DN100	鑄鐵/鑄鋼	5-50	1.6/6.4
DN150	鑄鐵/鑄鋼	9.5-95	1.6/2.5
DN200	鑄鐵/鑄鋼	17.4-174	1.6/2.5
適用條件： 1．被測液體溫度：-10℃～+100℃ 2．被測液體粘度：200-3000 mPa．s 3．精度等級：0.5級
表4

型號

說明

ZY-LC-

□/

□

通徑

10 mm

15 mm

20 mm

25 mm

40 mm

50 mm

80 mm

100

100 mm

150

150 mm

200

200 mm

儀表類型

標準型

高溫型

高粘度型

儀表材質

鑄鐵

鑄鋼

不鏽鋼

信號輸出方式

無信號輸出

脈衝輸出

4-20mA輸出

LC-

50/

選型舉例

圖2

表5

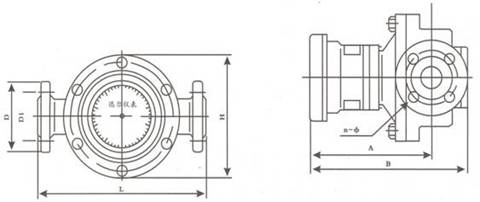

公稱通徑	儀表材質	L	H	B	A	D	D1	n（個）	Ф
DN10	鑄鐵	150	100	210	165	90	60	4	14
DN15	鑄鐵	170	118	226	175	95	65	4	14
	鑄鋼	200	138	232	180	105	75	4	14
	不鏽鋼	245	120	226	172	95	65	4	14
DN20	鑄鐵	200	150	238	180	105	75	4	14
	鑄鋼	250	164	220	160	125	90	4	18
	不鏽鋼	236	150	238	225	105	75	4	14
DN25	鑄鐵	260	180	246	194	115	85	4	14
	鑄鋼	300	202	252	185	135	100	4	18
	不鏽鋼	287	195	246	232	115	85	4	14
DN40	鑄鐵	245	180	271	200	145	110	4	18
	鑄鋼	300	202	293	208	165	125	4	23
	不鏽鋼	265	178	349	265	145	110	4	18
DN50	鑄鐵	340	250	372	285	160	125	4	18
	鑄鋼	384	262	394	312	175	135	4	23
	不鏽鋼	265	178	349	265	160	125	4	18
DN65	鑄鐵	420	325	433	360	195	160	8	18
DN65	不鏽鋼	365	260	436	319	180	145	4	18
DN80	鑄鐵	420	325	433	360	195	160	8	18
DN80	鑄鋼	450	337	452	332	210	170	8	23
DN100	鑄鐵	515	418	458	380	220	180	8	18
DN100	鑄鋼	555	442	478	310	250	200	8	25
DN150	鑄鐵	540	510	557	400	280	240	8	23
DN150	鑄鋼	540	510	557	347	300	250	8	26
DN200	鑄鐵	700	650	720	476	335	295	12	23
DN200	鑄鋼	650	650	720	476	360	310	12	26
