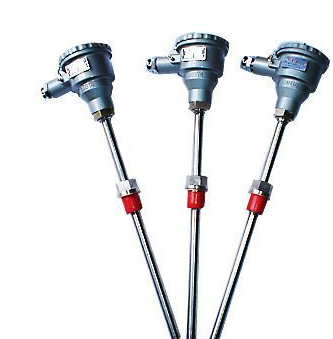

WR防爆熱電偶
產品特點：
防爆原利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部 件都密封在接線盒內，當腔內發生爆炸時，能通過接合麵間隙熄 火和冷卻，使爆炸後的火焰和溫度不傳到腔外。
產品應用：適用於 dⅡCT6溫度組別區間內的具有爆炸性氣體危險的場所內。
.jpg)

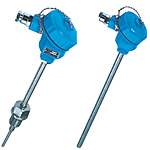

一.產品概述
WR□隔爆熱電偶通常和顯示儀表、記錄儀表、電子計算機等 配套使用，直接測量現場存在碳氫化合物等爆炸的0～1300℃範圍內的液體、蒸汽和氣體介 質以及固體表麵溫度。
二.產品特點：
多種防爆形式，防爆性能好
壓簧式感溫元件，抗振性能好
測量範圍大,
機械強度高，耐壓性能好
三.工作原理:
隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒(外 殼)在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，並具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散、傳爆。
四.型號命名方法
| W | 溫度儀表 | |||||||||
| | | R | 熱電偶 | ||||||||
| | | 感溫元件材料 分度號 | |||||||||
| M | 鎳鉻矽-鎳矽 N | |||||||||
| | 偶絲對數 | |||||||||
| 無 | 單支 | |||||||||
| |
| 安裝固定形式 | ||||||||
| 1 | 無固定裝置 | |||||||||
| | | 接線盒形式 | |||||||||
| 4 | 防爆式 | |||||||||
| | | 保護管直徑 | |||||||||
| 0 | Φ16 | |||||||||
| | | 工作端形式 | |||||||||
| G | 變截麵 | |||||||||
| | |
|
| ||||||||
| W | R | N | 2 | —— | 2 | 4 | 0 | G | 典型型號示例 | |
選型須知
1）型號
2）分度號
3）防爆等級
4）精度等級
5）安裝固定形式
6）保護管材質
7）長度或插入深度
例A：防爆熱電偶，K型，固定螺紋M27×2，隔爆等級dIIBT4級，保護管316L長度450mm，插入深度300mm。
WRN-240，K，L=450×300，M27×2，dIIBT4保護管316L。
